C-XQ1703多网口3U工控机高速公路计重收费数据处理系统

石家庄四方信达工控 C-XQ1703 工控机工业计算机参数规格介绍

高速公路计重收费系统需要处在野外高温/低温、潮湿、电磁、灰尘、振动等复杂的环境条件下不间断、长时间地稳定运行，同时系统的MTBF>30000小时，系统的MTTR<1小时。要想确保收费系统切实履行自己的收费和监控功能，只能选用工控计算机进行系统控制。选用防潮、防灰尘、防电磁能力更强的工业机箱，选用持续工作时间更长、适应更大温度范围和振动要求的工业CPU卡，选用工业级的各类控制卡和管理模块。自来就致力与工控行业的研究与制造的四方信达工控所生产的产品正可以满足其要求。目前已有320台C-XQ1701工控机稳定在江西高速公路和河北高速公路计重收费系统中持续运行。

C-XQ1703嵌入式工控机特点

采用Intel® Core™i7/i5/i3 + Q170 芯片组，为用户提供了一个高性能、高安全性、高稳定性的工业电脑平台，4U、19英寸可上架，前端有2个12025双滚珠冷却风扇，机箱上盖后端1个8015双滚珠双风扇。系统内存方面，支持4根288pin DDR4 Long-DIMM 内存插槽，支持DDR4 2133MHz，容量最高可支持64GB。同时还提供其它先进的性能,如ESD保护功能、三段式Watchdog Timer、令系统更加完美。提供4个USB3.0和2个USB2.0接口、1个COM接口，6个RJ45千兆网口。

高速公路计重收费系统构成

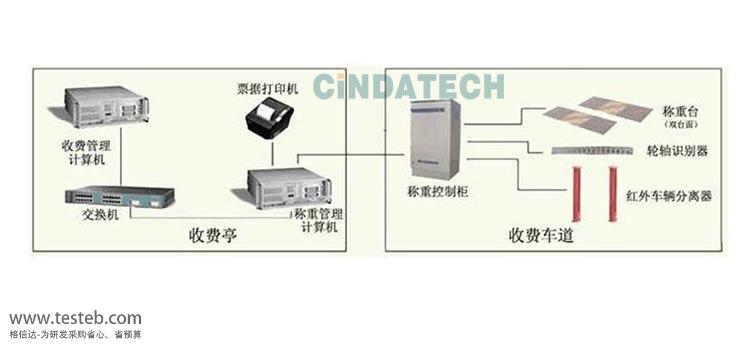

高速公路车辆计重收费系统由动态衡器，车辆分离器，轮轴识别器、称重控制器、称重管理计算机系统等构成（见下图）

动态衡器——用于计量车辆各轴的动态重量

车辆分离器——车辆分离器主要用于为检重系统提供车辆驶入、离开信号，完成车辆的分离。有效检测高度为0、5～1、7m。

轮轴识别器——轮轴识别器由轮轴检测器及其控制器组成，用以判别驶过车辆轮轴的类型。

称重控制柜——称重控制柜中布置了称重控制器、电源、信号控制器、轮轴识别器的控制电路、保护电路等单元，机柜采用IP65防护等级。

称重管理计算机系统——C-XQ1703工控机计系统是本系统的操作平台，该系统通过网络数据库，实现了与收费系统无缝互联。

C-XQ1703计重收费计算机的系统配置如下

1、4U、19英寸可上架，欧美风格，符合EIARS-310C 标准

2、 10"液晶显示器，分辩率800×600

3、提供1个5、25英寸和3个3、5英寸驱动器位置，通过硬盘转接架可在机内挂接4块硬盘

4、冷却系统，前端有2个12025双滚珠冷却风扇，机箱上盖后端1个8015双滚珠双风扇

5、PW-250工业电源

6、采用标准工业ATX工业母板（Q170芯片组）

在江西高速公路计重收费和河北高速公路计重收费系统中目前已有320台C-XQ1701工控机稳定连续工作1年多，受到了用户的高度赞誉，同时也极大地提高了商家的工作效率，为商户带来了较高的的利润收益。

四方信达工控高速公路计重收费系统计算机订货信息

C-XQ1703-6100搭载英特尔® Core™ i3-6100处理器

C-XQ1703-6500搭载英特尔® Core™ i5-6500处理器

C-XQ1703-6700搭载英特尔® Core™ i7-6700处理器

C-XQ1703-7100搭载英特尔® Core™ i3-7100处理器

C-XQ1703-7500搭载英特尔® Core™ i5-7500处理器

C-XQ1703-7700搭载英特尔® Core™ i7-7700处理器

包含1 x VGA  1 x HDMI显示接口，集成英特尔®核芯显卡

扩展总线1 x PCIex16 通道、2 x PCIex4 通道、4 x PCI 通道，1 x PCI Express Mini Card 通道，1 x SIM 通道

可选内存DDR4  4GB/8GB/16GB，宽温内存条DDR4 4GB/8GB/16GB

可选存储64G、128G mSATA，120G SSD，1T HDD
